產品及業務范圍

陶瓷管殼

提供送樣支持

交期短價格優

產品結構形式多種

服務反饋及時高效

成都恒信成科技有限公司與一家新興企業達成合作，該企業是國內少數專注于集成電路陶瓷封裝外殼/基板集設計、研發、生產及銷售的高科技企業，是HTCC陶瓷管殼的主要國產供貨商之一，當前的HTCC陶瓷封裝外殼結構形式多種，主要包括: 陶瓷雙列直插外殼(CDIP)、陶瓷小外形外殼 (CSOP) 、陶瓷無引線片式外殼(CLCC)、陶瓷四邊無引線外殼 (CQFN)、陶瓷扁平外殼 (CFP/CQFP)、SOT89外殼等多品種結構,Al2O3、AIN材質、黑瓷、白瓷可選，提供配套蓋板。產品覆蓋頻率器件，通信，汽車電子，航空航天，傳感器件，光通信器件，射頻器件，功率電子，醫療等多個領域

選型手冊

型別	型號	引線		芯腔尺寸		芯腔數量 (個)	瓷件外形尺寸		產品高度	封口形式
型別	型號	端教	節距	長	寬	芯腔數量 (個)	長	寬	（mm）	封口形式
CDIP系列	CDIP08001A	8	2.54	5.54	4.57	1	9.91	8.00	9.35	金錫熔封
	CDIP08001B	8	2.54	5.54	4.57	1	9.91	8.00	9.75	可伐平封
	CDIP08002B	8	2.54	9.60	8.10	1	14.22	10.03	9.67	可伐平封
	CDIP08003B	8	2.54	7.50	4.90	1	10.00	7.30	10.70	可伐平封
	CDIP14001B	14	2.5	5.60	3.40	1	19.00	7.20	9.40	可伐平封
	CDIP16001A	16	2.54	8.90	4.39	1	20.32	7.50	8.78	金錫熔封
	CDIP16001B	16	2.54	8.90	4.39	1	20.32	7.50	9.18	可伐平封
	CDIP20001B	20	2.54	8.40	3.90	1	25.40	7.37	9.92	可伐平封
	CDIP24001A	24	2.54	9.65	9.65	1	30.48	15.61	9.51	金錫熔封
	CDIP24001B	24	2.54	9.65	9.65	1	30.48	15.61	9.91	可伐平封
	CDIP32001A	32	2.54	11.40	5.19	1	40.64	7.49	8.84	金錫熔封
	CDIP32001B	32	2.54	11.40	5.19	1	40.64	7.49	9.24	可伐平封
CS0P系列	CSOP08001B	8	1.27	3.00	2.74	1	5.00	4.40	1.60	可伐平封
	CSOP08002B	8	1.27	2.40	2.40	1	6.00	6.00	2.35	可伐平封
	CSOP08003D	8	1.27	2.84	1.97	1	5.20	4.60	1.50
	CSOP14001B	14	1.27	3.60	2.98	1	8.65	4.40	2.15	可伐平封
	CSOP16001B	16	0.65	4.20	2.70	1	6.00	6.00	2.50	可伐平封
	CSOP20001B	20	1.27	6.00	4.00	1	12.00	7.50	2.70	可伐平封
CLCC系列	CLCC20001A	20	1.27	6.10	6.10	1	8.89	8.89	2.40	金錫熔封
	CLCC20001B	20	1.27	6.10	6.10	1	8.89	8.89	2.80	可伐平封
	CLCC28001B	28	1.27	7.35	7.35	1	10.75	10.75	1.50	可伐平封
	CLCC40001B	40	1.04	10.50	6.20	1	13.72	9.40	2.80	可伐平封
	CLCC48001A	48	0.8	7.50	7.50	1	10.85	10.85	2.00	金錫熔封
	CLCC48001B	48	0.8	7.50	7.50	1	10.85	10.85	2.40	可伐平封
	CLCC48002A	48	0.8	7.50	7.50	1	11.00	11.00	1.50	金錫熔封
	CLCC48002B	48	0.8	7.50	7.50	1	11.00	11.00	1.50	可伐平封
CQFN系列	CQFN16001B	16	0.5	2.20	2.20	1	3.00	3.00	0.80	平封/熔封通用（鍵合指不帶臺階）
	CQFN16001C	16	0.5	2.20	2.20	1	3.00	3.00	0.50	陶瓷膠封(鍵合指不帶臺階）
	CQFN16002B	16	0.5	2.20	2.20	1	3.00	3.00	1.10	可伐/熔封通用（鍵合指帶臺階）
	CQFN24001B	24	0.5	3.10	3.10	1	4.00	4.00	1.00	平封/熔封通用（鍵合指不帶臺階）
	CQFN24001C	24	0.5	3.10	3.10	1	4.00	4.00	0.70	陶瓷膠封(鍵合指不帶臺階）
	CQFN24002B	24	0.5	2.70	2.70	1	4.00	4.00	1.10	平封/熔封通用（鍵合指帶臺階）
	CQFN24003B	24	0.9	5.30	5.30	1	7.00	7.00	1.40	平封/熔封通用（鍵合指帶臺階）
	CQFN32001B	32	0.5	3.40	3.40	1	5.00	5.00	1.10	平封/熔封通用（鍵合指帶臺階）
	CQFN32002B	32	0.9	6.90	6.90	1	9.00	9.00	1.40	平封/熔封通用（鍵合指帶臺階）
	CQFN48001B	48	0.5	5.00	5.00	1	7.00	7.00	1.25	平封/熔封通用（鍵合指帶臺階）
TOC系列	TOC02001A	4	/	?1.85		1	?2.40		0.75	金錫熔封
ST系列	ST32001A	4	/	?1.20		1	1.80	1.80	1.10	金錫熔封
CSOT系列	CSOT89M001A	3	1.5	3.40	1.35	1	4.50	2.45	1.35	金錫熔封
CFP系列	CFP14001B	14	1.27	4.80	2.40	1	9.00	6.00	1.95	可伐平封
RFPD系列	RFPD0201C	2	/	3.60	2.00	1	5.10	4.10	1.75	陶瓷膠封
	RFPD0202C	2	/	7.20	2.80	1	9.20	5.80	2.25	陶瓷膠封
	RFPD0203C	2	/	6.60	2.80	1	9.20	5.80	2.23	陶瓷膠封
CQFP系列	CQFP24001A	24	1.27	5.20	5.20	1	10.16	10.16	1.65	金錫熔封
CQFP系列	CQFP24001B	24	1.27	5.20	5.20	1	10.16	10.16	1.95	可伐平封

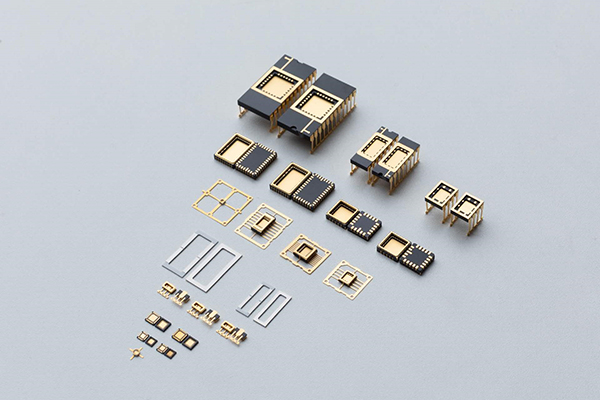

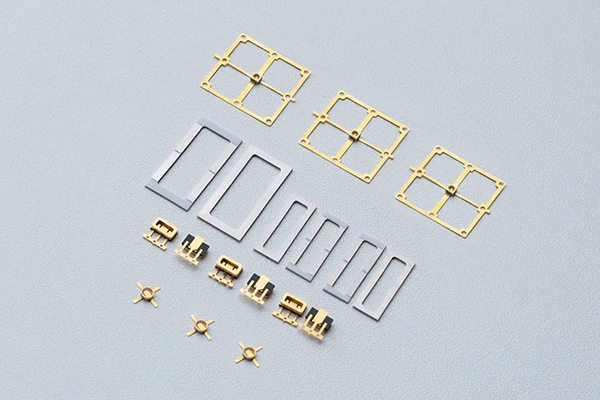

產品展示

詳情咨詢
